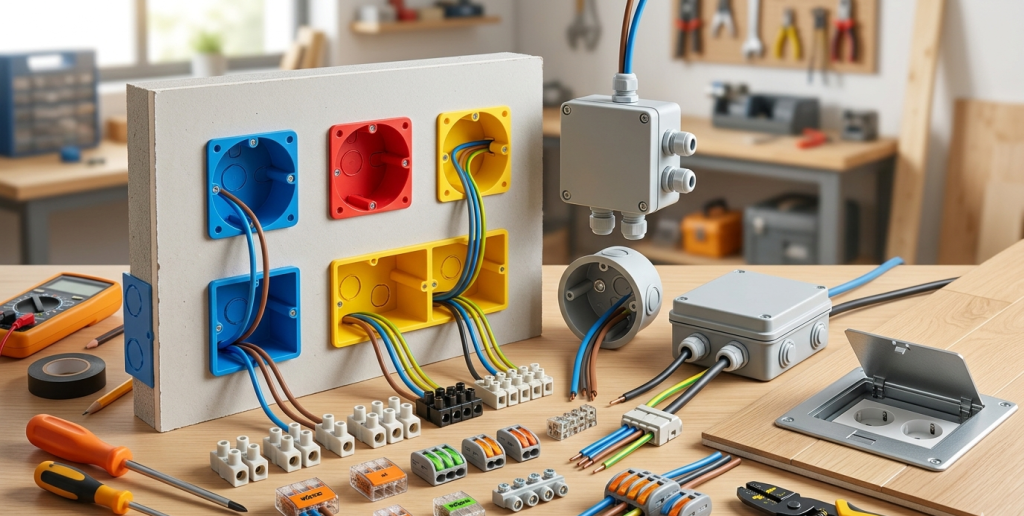

Les principaux types de boîtes et connecteurs électriques pour équiper un habitat

Lorsque vous équipez un habitat en électricité, le choix des boîtes et connecteurs électriques est essentiel. Ces dispositifs garantissent la sécurité, la fiabilité et l’efficacité de votre installation. Connaître les différents types de boîtes et connecteurs vous permettra de faire des choix éclairés pour vos besoins en électricité domestique.

Les différents types de boîtes d’encastrement

La boîte d’encastrement est la base de toute installation électrique. Elle est essentielle pour installer des prises, interrupteurs ou autres dispositifs électriques dans un mur. Ces boîtes protègent les connexions électriques et assurent une fixation solide des éléments installés.

Il existe plusieurs types de boîtes d’encastrement, chacune adaptée à des besoins spécifiques. Vous pouvez cliquer ici pour trouver les modèles les plus fiables du moment. La boîte d’encastrement simple est le modèle le plus courant, utilisé pour les prises et interrupteurs classiques. Elle est généralement encastrée dans une cloison en plâtre ou en briques. Pour les configurations nécessitant plusieurs prises ou interrupteurs côte à côte, une boîte double permet d’optimiser l’espace et d’assurer un câblage propre.

Une boîte d’encastrement étanche est fortement recommandée dans les environnements humides, comme les salles de bains ou les extérieurs. Elle protège les connexions électriques de l’humidité et des infiltrations d’eau.

Et enfin, vous avez les boîtes d’encastrement pour cloisons sèches. Spécialement conçues pour les murs en plaques de plâtre, elles s’installent facilement grâce à des griffes ou des pattes de fixation.

Les différentes boîtes de dérivation

Il s’agit d’un point central pour votre réseau électrique. Les boîtes de dérivation permettent de regrouper et de distribuer les câbles vers différents circuits. Elles sont installées en retrait dans les murs ou plafonds pour un système plus ordonné. On en distingue 3 principaux types dont :

• la boîte de dérivation encastrée souvent utilisée pour des installations plus discrètes ;
• la boîte de dérivation en saillie qui est daptée aux environnements où l’encastrement n’est pas possible ;
• la boîte de dérivation étanche est utilisée principalement dans les environnements extérieurs ou humides.

Les boîtes de jonction : classiques ou étanches

Les boîtes de jonction assurent la sécurité des connexions et facilitent les interventions futures. La boîte de jonction classique regroupe les câbles de différents circuits en un seul point de connexion afin de centraliser et organiser les raccordements. Quant à la boîte de jonction étanche, ce modèle est idéal pour les environnements extérieurs ou humides, où les connexions doivent être protégées des aléas du temps et de l’humidité. Elle contribue au respect des normes électriques dans une salle de bain.

Les différents connecteurs électriques

Les connecteurs électriques jouent un rôle crucial dans la sécurité et la stabilité d’une installation électrique. Ils permettent de relier deux ou plusieurs câbles ensemble de manière sécurisée. Il existe plusieurs types de connecteurs, chacun ayant des caractéristiques spécifiques.

Les dominos

Ces petits blocs de raccordement sont des classiques. Ils permettent de fixer solidement les fils en les serrant dans des bornes métalliques. Ils sont parfaits pour des connexions simples et sont encore largement utilisés.

Les connecteurs rapides Wago

Les connecteurs rapides, comme ceux de la marque Wago, sont devenus très populaires ces dernières années. Ils simplifient grandement les connexions électriques. Leur système à levier permet d’insérer les câbles sans avoir besoin de visser, ce qui réduit le temps d’installation.

Les bornes automatiques

Ce type de connecteur est idéal pour un câblage rapide et sûr. Il suffit d’insérer le fil dans la borne, et le mécanisme interne le bloque automatiquement.

Les connecteurs à vis

Ces éléments sont couramment utilisés pour des connexions nécessitant une fixation très solide. Le fil est inséré dans une borne, puis fixé par une vis pour garantir une connexion fiable.

Les différents types de boîtes de sol

Ce sont les solutions les plus pratiques et élégantes pour intégrer des prises électriques dans un plancher. Elles sont particulièrement utiles dans les bureaux, les salons, les cuisines… bref partout où des connexions au sol sont nécessaires.

Vous avez le choix entre la boîte de sol encastrée et la boîte de sol étanche. La première se dissimule parfaitement dans le sol, ne laissant apparaître que le couvercle, qui peut être ouvert pour accéder aux prises. Elle est idéale pour les espaces ouverts où les câbles apparents peuvent gêner. Quant à la seconde, elle est plus adaptée aux environnements où l’eau pourrait être présente puisqu’elle protège les prises des infiltrations d’eau : dans une cuisine, près des piscines, etc.

Normes et réglementations autour des boîtes et connecteurs électriques

L’installation de boîtes et de connecteurs électriques doit respecter les normes en vigueur pour garantir la sécurité de votre habitat ou votre chalet en bois habitable. En France, c’est la norme NF C 15-100 qui régit les installations électriques domestiques. Cette norme définit les règles à suivre pour la pose des boîtes et connecteurs, ainsi que pour le câblage.

La norme impose des distances minimales entre les différents points électriques (prises, interrupteurs, boîtes de dérivation) et les sources d’eau, comme les éviers ou les baignoires. Il en va de même pour la vérification des indices de protection. En effet, les boîtes et connecteurs installés en extérieur ou dans des zones humides doivent respecter des indices de protection élevés (IP44 minimum) pour garantir leur étanchéité.

Pourquoi bien choisir ses boîtes et connecteurs électriques est essentiel ?

Faire le bon choix de boîtes et connecteurs électriques garantit la sécurité et la pérennité de votre installation. Une installation mal réalisée peut entraîner des risques d’incendie, des pannes ou des surchauffes.

Les boîtes de dérivation, d’encastrement ou de sol, ainsi que les connecteurs électriques, sont des éléments clés qui assurent la distribution fiable de l’électricité dans toute la maison. Choisir des produits de qualité, conformes aux normes et les installer correctement, c’est la garantie d’un habitat sûr et bien équipé.
